自動車用スプリング

HALsprings Automobile Series

■競技専用
■当社スプリング専用寸法

HALsprings ショートパーツシリーズ

■HAL ピロマウントID65φ (カラー : ブラック)

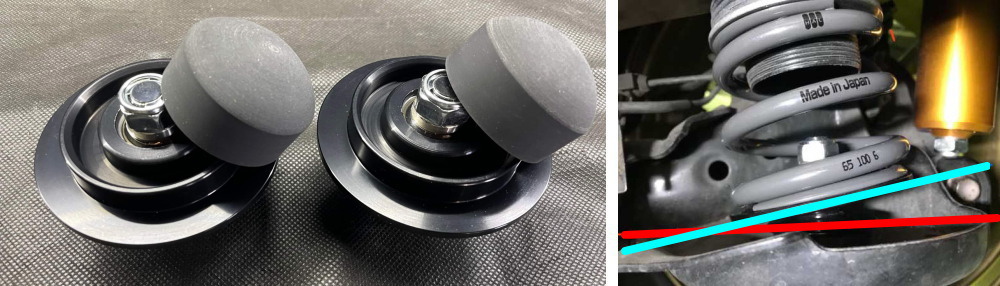

※特許取得商品 (特許番号第4865889号)/ 右画像)ZC33Sスイフトスポーツ装着イメージ

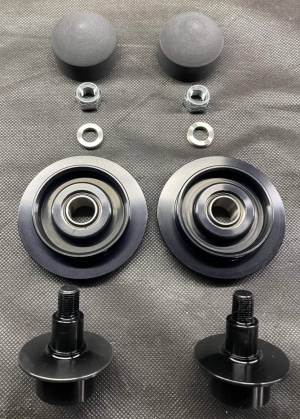

※構成パーツ例(出荷時は防水キャップ接着済みとなります。)

対応スプリングはID65φ用となり、1台分セットとなります。

本体マウント部径
主な適合車種
適合穴径 価格/1台分
(税込)
 購入する
13.9φ
GK系フィット / CR-Z
14.0φ~15.0φ 55,000円
24.7φ
DJ系デミオ
24.8φ~25.5φ 55,000円
34.5φ
LEXUS RCF / BMW E90 M3
34.6φ~36.0φ 55,000円
40.0φ
MXPA10ヤリス
40.1φ~41.0φ 55,000円
44.5φ
ZC33Sスイフトスポーツ
44.6φ~46.0φ 55,000円
47.0φ
GRヤリス / FD2シビック
47.1φ~48.5φ 55,000円
55.5φ
LA400Kコペン
55.6φ~56.5φ 55,000円
64.5φ
E12系ノート / K13系マーチ
64.6φ~65.0φ 55,000円
68.5φ
テスラ モデル3
68.6φ~70.0φ 55,000円

ダンパーと別体に直巻スプリングを装着した車両向け商品となります。ピロボール内蔵のスプリンシートによりスプリングの着座角を補正すると共に、スプリングが圧縮される際に生じる ねじれ・たわみ・横力などを除去します。

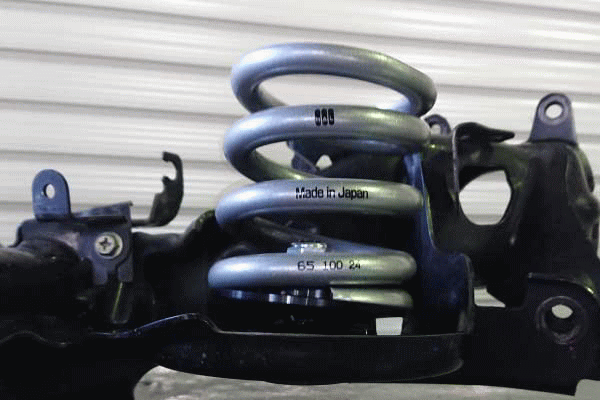

例)ZC33Sスイフトスポーツ_装着動作イメージ↓

※スプリング、上部アジャスター、ダンパー等は商品に含まれておりません。

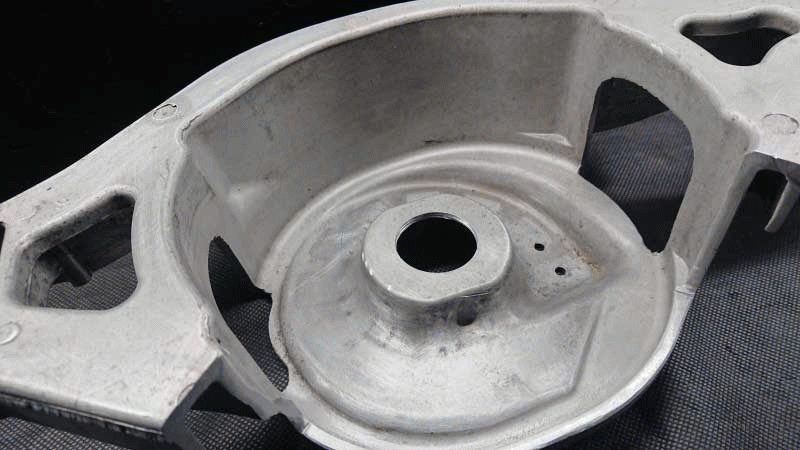

■純正スプリングが装着されている下穴へ差し込むのみの構造となりますので、必ず穴径を現車にてご確認ください。

■記載の適合車種においてもトーションビーム下穴には年式やグレード違い、車体誤差、経年劣化、バリなどにより下穴への加工処理等が必要になる場合がございます。

■構造上、スプリング下の着座面が純正位置より上がることになる場合が多く、現在ご使用中のスプリングが装着できない・車高が上がるなど装着の際に別途部品の交換や加工、調整等が必要となる場合がございます。

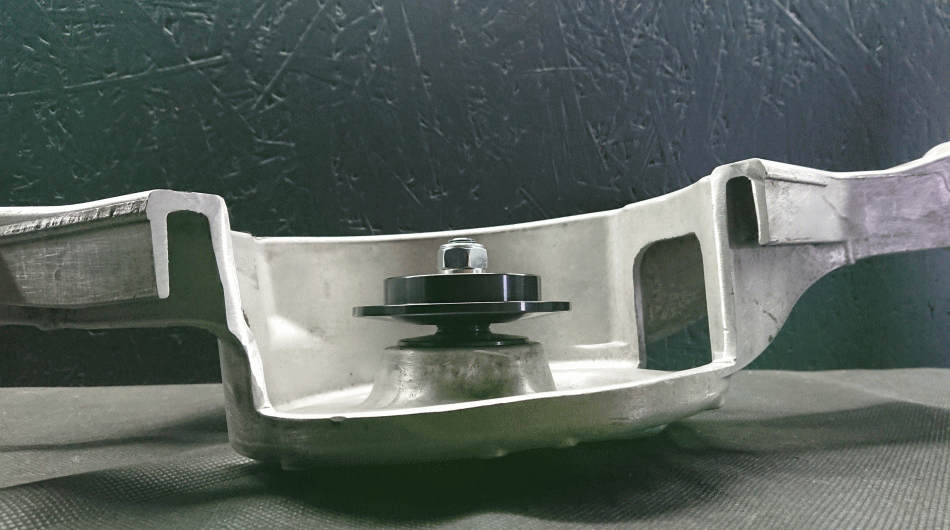

例)装着イメージ↓

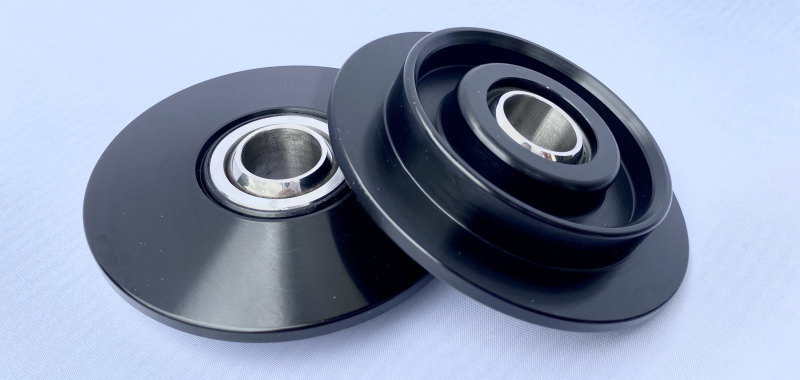

■ID65φ スプリングアッパーシートキット (カラー : ブラック)

※特許取得商品 (特許番号第4865889号)

キット内容 価格/1セット
(税込)
 購入する
ID65φ用スプリングアッパーシート ×2枚
シャフト径 12φ用(ピロ高:16mm)
30,800円
ID65φ用スプリングアッパーシート ×2枚
シャフト径 14φ用 (ピロ高:17mm)
30,800円
ID65φ用スプリングアッパーシート ×2枚
シャフト径 16φ用 (ピロ高:19mm)
30,800円
ID65φ用スプリングアッパーシート ×2枚
シャフト径 18φ用(ピロ高:20mm)
30,800円

ピロボールを内蔵し、スプリングシート本体が可動するため、スプリングが圧縮される際に生じる ねじれ・たわみ・横力などを除去します。

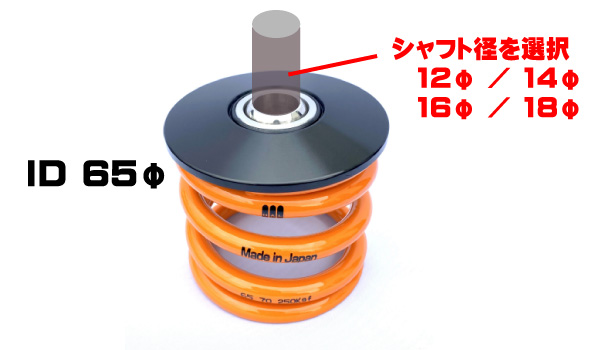

ご使用のダンパーシャフト径を必ずご確認の上、ご選択ください。※装着イメージ↓

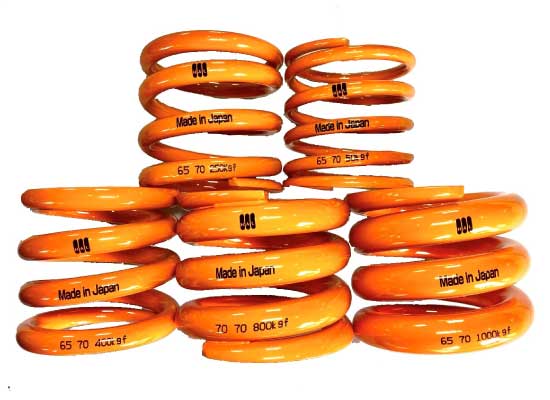

■ID65φ_70mm(ショート) / 2本セット / カラー : オレンジ

バネレート 密着荷重
許容ストローク
価格/2本
(税込)
 購入する
1.3 kgf/mm 50 kgf
40 mm
17,600円
1.9 kgf/mm 75 kgf
40 mm
17,600円
3.2 kgf/mm 100 kgf
32 mm
17,600円
4.5 kgf/mm 150 kgf
33 mm
17,600円
6.1 kgf/mm 200 kgf
33 mm
17,600円
7.8 kgf/mm 250 kgf
32mm
17,600円
9.7 kgf/mm 300 kgf
31mm
17,600円
12.1 kgf/mm 350 kgf
29mm
17,600円
14.4 kgf/mm 400 kgf
28 mm
17,600円
20 kgf/mm 500 kgf
25 mm
19,800円
26.9 kgf/mm 600 kgf
22 mm
19,800円
35.4 kgf/mm 700 kgf
20 mm
19,800円
45.9 kgf/mm 800 kgf
18 mm
19,800円
52.9 kgf/mm 900 kgf
17 mm
19,800円
60.6 kgf/mm 1000 kgf
17 mm
19,800円

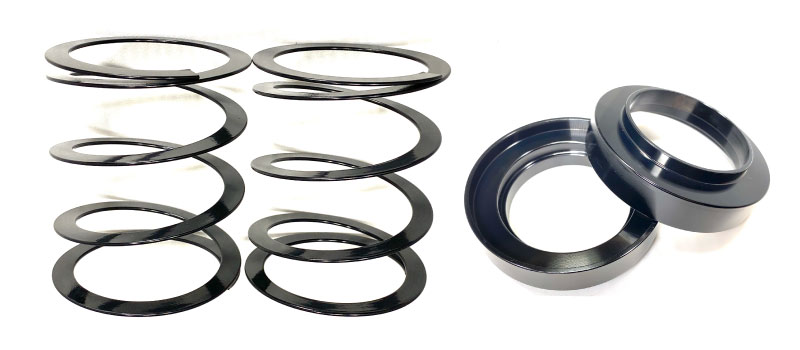

■ID65φ ヘルパースプリングキット (カラー : ブラック)

キット内容 価格/1セット
(税込)
 購入する
ID65φ ヘルパースプリング ×2本
専用スペーサー ×2枚
28,600円
(ヘルパースプリング) 参考レート:0.15 kgf/mm、自由長:100mm、密着長:10mm
※本キット全体密着高:20mm
※当社スプリング専用寸法

■ID65φ スプリングスペーサー (カラー : ブラック)

内容 価格/1セット
(税込)
 購入する
ID65φ用 ×2枚 4,400円
(ショートスプリングとメインスプリングのズレ防止)
※当社スプリング専用寸法

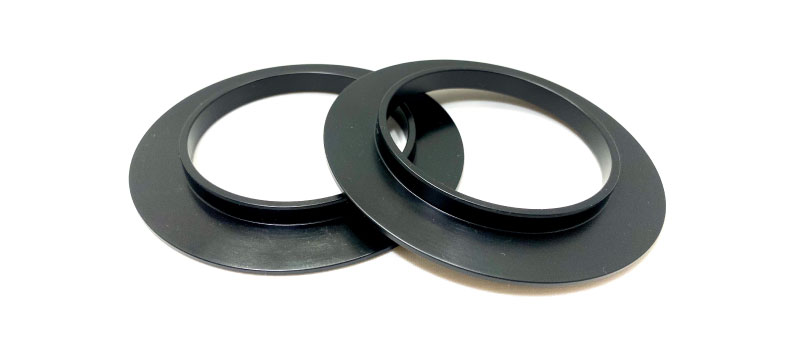

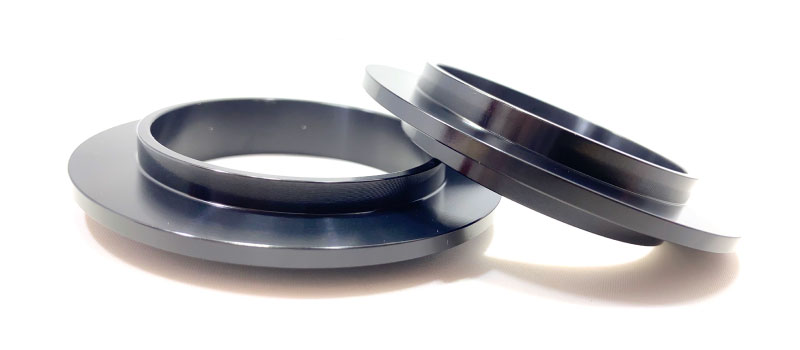

■ID変換スペーサー (カラー : ブラック)

内容 価格/1セット
(税込)
 購入する
ID60φ → ID65φ ×2枚 3,300円
ID61φ → ID65φ ×2枚 3,300円
ID62φ → ID65φ ×2枚 3,300円
ID65φ → ID70φ ×2枚 3,300円
(スプリングをID65φ、もしくはID70φへ変更する際に使用)
※当社スプリング専用寸法

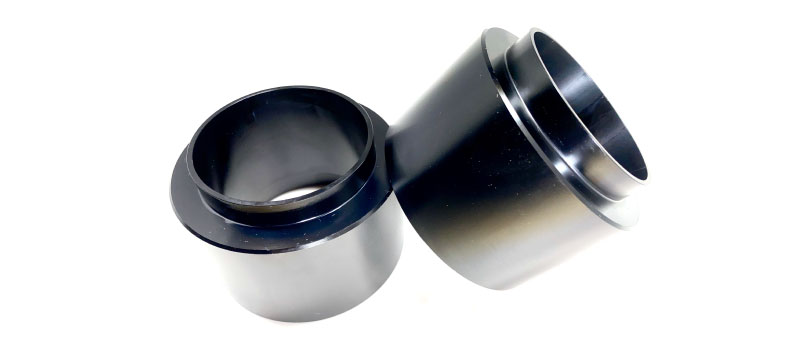

■ID65φ スプリングスペーサー(カラー : ブラック)

内容 価格/1セット
(税込)
 購入する
ID65φ用 高さ 1inch(25,4mm) ×2個 13,200円
ID65φ用 高さ 2inch(50,8mm) ×2個 13,200円
(自由長不足を補うために使用するスペーサー)
※当社スプリング専用寸法
