◆スプリング1本より受注生産可能となります◆

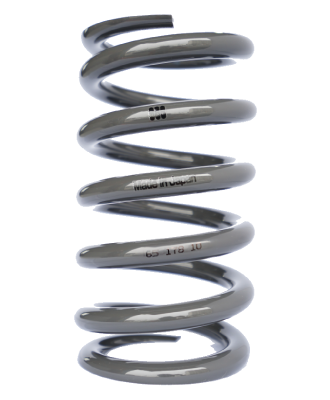

スプリング上下は同じID（内径）を持つストレート形状スプリング。

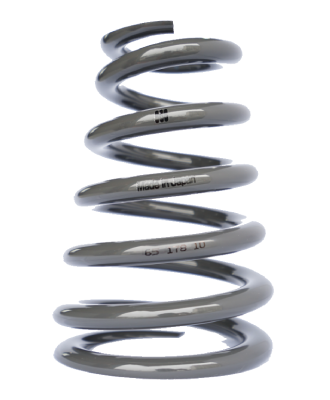

スプリング上下に異なるID（内径）を持つ円錐形状スプリング。

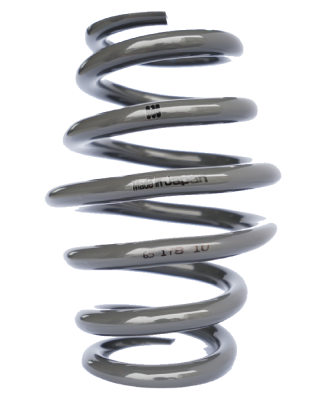

スプリング上下は同じID（内径）で中央付近が膨らむ樽型形状スプリング。
※画像はイメージです。
ID（内径）
50～120φ ／ 1φ毎 ／ 目標公差 +1φ (許容公差 +2φ)

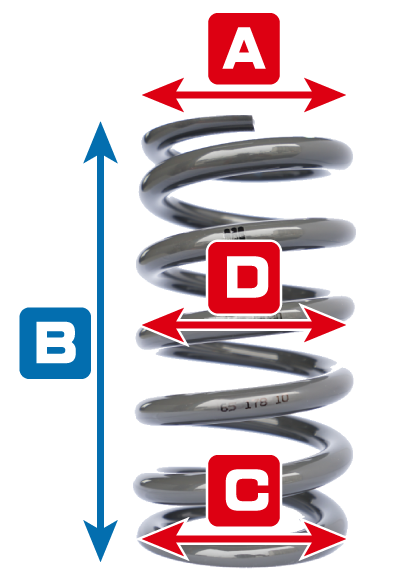

A=上部ID、C=下部ID、D=中央部ID
※基本タイプにより指定箇所は異なります。
自由長（レングス）
100mm～ ／ 5mm毎 ／ 目標公差 +2% (許容公差 +3%)
B=全長
バネレート
2～100 kgf/mm ／ 1 kgf/mm毎 ／ 目標公差 ±3% (許容公差 ±8%)
※巻き方 : 右巻き／左巻き より選択

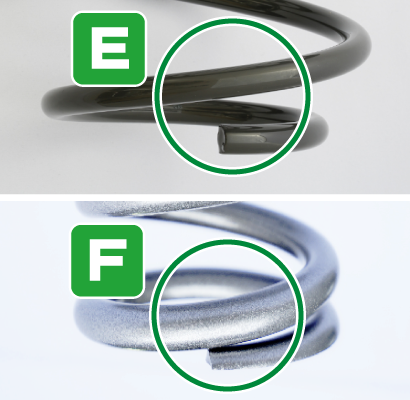

エンドタイプ
E=研磨なし+オープン
F=研磨あり+クローズド
※研磨ありは、オープン／クローズドから選択。
※研磨なしは、オープン。
参考）
オープンエンド：穏やかなレートの立ち上がりとなります。
クローズドエンド：素早いレートの立ち上がりとなります。

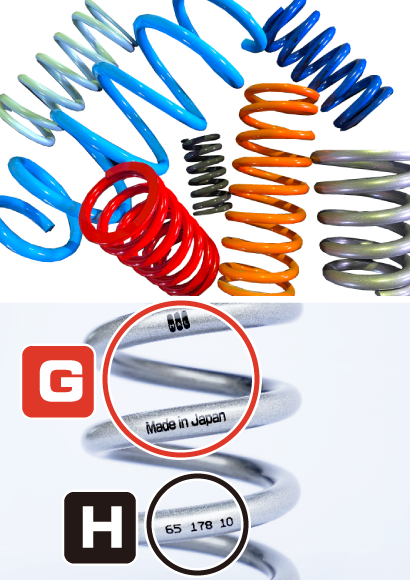

スプリングカラー
全7色よりご指定いただけます。
ブラック／ホワイト／シルバー／レッド／ブルー／グリーン／イエロー
※画像はサンプルにつき、実際の色味と異なる場合がございます。
シール
G=「HALロゴ」「Made in Japan」の表記をブラック／ホワイト から選択できます。
印字
H=色はブラックで、空白含む最大10文字の英数字が可能です。
※スプリングカラーがブラック選択時は、「印字なし」となります。
| タイプ | 参考価格/1本 （税込） |
お見積り |
|---|---|---|
| ストレートタイプ | 27,500円～ | 無料お見積りフォームはこちら ※3営業日以内でのご回答を心がけております。 |
| テーパータイプ | 27,500円～ | |
| バレルタイプ | 27,500円～ | |
| ※同一仕様を10本以上のオーダーで、22,000円(税込)～/1本となります。 | ||
